Линейные приводы - являются наиболее популярными.
Их отличает простота конструкции и низкая стоимость.
Линейные приводы бывают электромеханическими и гидравлическими.

Как работает электромеханический линейный привод распашных ворот?
Все очень просто. Двигатель через редуктор вращает винт. Винт перемещает гайку вдоль направляющей, в результате энергия вращения двигателя преобразуется в линейное движение гайки, которая и открывает ворота.

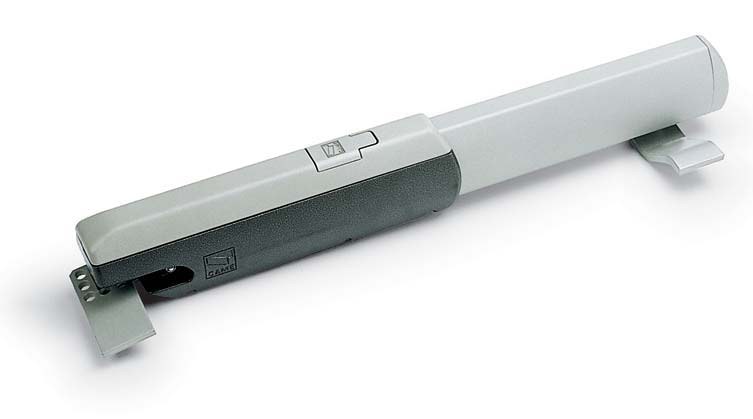

Наибольшее распространиение получили приводы итальянской компании Came ATI 3000 и ATI 5000.

Гидравлический линейный привод работают следующим образом: электродвигатель вращает шестерни гидравлического насоса нагнетая масло в гидроцилиндр. Масло давит на шток, который и перемещает ворота.

Линейный привод открывает ворота наружу или внутрь поворачивая створку на 90 градусов. Следует помнить, что открывая ворота наружу привод «съедает» проезд, делая его немного уже (см. схему выше).

Большой плюс линейного привода в том, что его можно установить на узкий столб, к которому крепят створки распашных ворот. Редуктор и тяговые элементы располагаются в корпусе привода.
