Приводы ATI 3000 и ATI 5000 для распашных ворот
Приводы ATI 3000 и ATI 5000 - лучшее решение для автоматизации распашных ворот.
Надежная и качественная работа автоматики CAME - эффективность системы
контроля доступа на частную территорию, что обеспечивает
благоприятные отзывы потребителей.
 |
ATI 3000 - линейный привод, применяется при ширине створки распашных ворот не более 3 м. В свою очередь, ATI 5000 используется для широких ворот со створкой 5м. Автоматика безотказно работает даже при интенсивном режиме эксплуатации на приводах A3024 и A5024. Данные приводы являются электробезопасным оборудованием, так как на двигатель и и другие устройства подается низкое напряжение 24В. |
| Есть возможность контролировать скорость движения створок ворот в начале цикла движения и в конце, при этом при обнаружении препятствий можно остановить створку или осуществить реверс.Угол открытия и закрытия регулируется с помощью микровыключателей крайних положений (для приводов 220В). Отличительной особенностью является возможность мгновенно остановить ворота, используя радиобрелок. |  |
Приводы ATI 3000 и ATI 5000 самоблокирующиеся, имеют механизм разблокировки на случай сбоя
электропитания. Также дополнительно можно установить внешний механизм разблокировки H 3000.
Серия ATI представлена двумя низковольтными моделями А3024 и А5024 (напряжение привода 24В)
и моделями с напряжением привода 220В - А3000, А5000.
Технические характеристики ATI 3000 и ATI 5000 :
|
Модель |
A3000A/3100 |
A5000A/5100 |
A3024 A5024 |
| Класс защиты | IP54 | ||
| Электропитание, В | ~230 (50/60 Гц) | ||
| Электропитание двигателя, В | ~230(50/60Гц) |
~230 (50/60 Гц) |
= 24 |
| Максимальный потребляемый ток, А | 1,2 |
1,2 |
10 |
| Максимальная мощность, Вт | 150 |
150 |
120 |
| Интенсивность использования, % | 50 |
50 |
инт.исп. |
| Тяговое усилие, Н | 400 - 3000 | ||
|
Максимальная температура двигателя, °C |
150 |
150 |
- |
| Время открывания (до 90°), с | 19 |
32 |
регулир. |
| Диапазон рабочих температур, °С | от -20 до +70 | ||
Габаритные размеры:
Ati 3000
Ati 5000
Рекомендации по применению приводов CAME ATI в зависимости от параметров ворот:
При использовании приводов следует учитывать габариты ворот - ширину и массу створок.
| A3000 / A3024 | A5000 / A5024 | ||
Ширина створки, м |
Масса створки, кг |
Ширина створки, м |
Масса створки, кг |
2,00 |
800 |
2,00 |
1000 |
2,50 |
600 |
2,50 |
800 |
4,00 |
400 |
3,00 |
600 |
4,00 |
500 |
||
5,00 |
400 |
||
Поставляемые итальянским производителем в Россию приводы ATI имеют полностью
закрытый шток, поэтому могут использоваться в трудных климатических условиях - дождь,
снег, низкие температуры, пыль и песок.
Кроме того, корпус приводов выполнен из алюминия, это повышает их прочногсть,
надежность и долговечность работы.

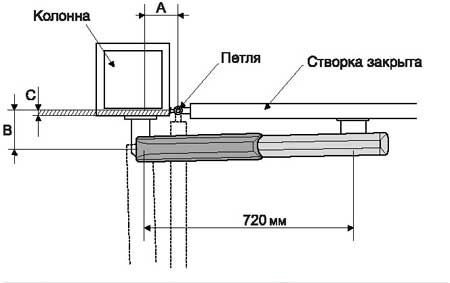

Схема установки
При монтаже приводов допустим зазор между местом крепления привода и плоскостью ворот до 13 см.
Ati 3000
Ati 5000
Автоматика для распашных ворот может быть дополнена различными аксессуарами,
которые упростят эксплуатацию и сделают работу более эффективной и удобной.

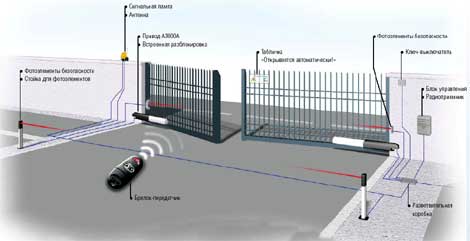

Пример использования приводов CAME ATI и других элементов системы контроля
доступа - радиобрелоков, фотоэлементов, аксессуаров.
Если Вы не нашли нужной информации, мы готовы Вам помочь, звоните: (495) 943 90 76
или вызывайте инженера-консультанта.
